随着智能冰箱对能效、寿命及成本控制的需求提升，无电解电容变频控制技术应用日益受关注。该技术用薄膜电容替代传统电解电容，能显著降本、延长寿命，且无需复杂有源 PFC 电路，即可抑制单相交流输入谐波电流，简化系统架构、提高可靠性。

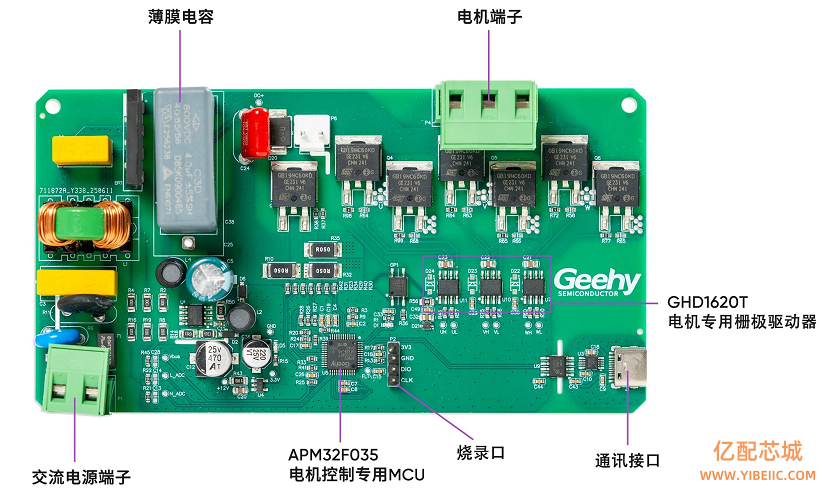

为满足冰箱压缩机 “低谐波电流 + 高功率因数 + 低成本” 需求，极海推出无电解电容变频控制参考方案：以 1 颗APM32F035 电机控制专用 MCU、3 颗GHD1620T 电机专用栅极驱动器为核心，搭配薄膜电容与 IGBT 电路，无需外接 PFC 即可抑制谐波、优化板级功率因数，提供高效变频解决方案。

一、方案核心特性：低噪高稳，降本增效

极海该参考方案具备低噪声、低电流谐波、高可靠性、转速稳定四大特点，在降低系统成本、延长产品寿命的同时，进一步提升运行可靠性。

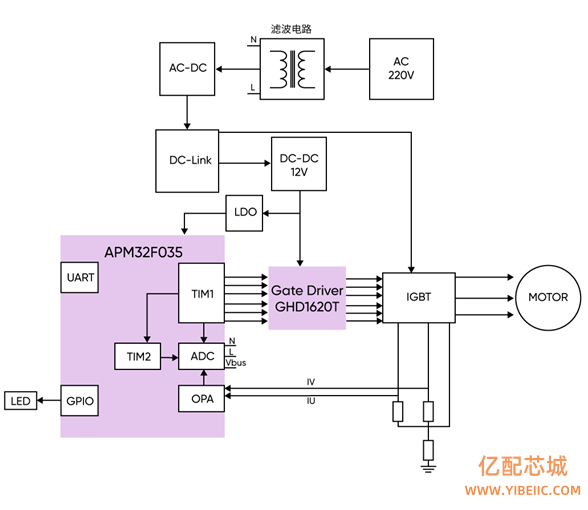

方案电路设计逻辑清晰：交流电压滤波整流后采用薄膜电容，以 APM32F035 为主控芯片，检测交流电压与电机相电流的矢量控制；通过 TIM1 的 3 组互补 PWM 输出至 GHD1620T，控制 IGBT 开关实现电平逆变，最终驱动永磁同步电机运行。

二、五大核心优势，直击场景痛点

1. 单芯片控制，简化设计：APM32F035 主频 72MHz，内置 M0CP 协处理器，集成高速 ADC 与运放，凭卓越运算速度可在单核上统一实现 “输入交流电压观测 + 电机 FOC 控制”，无需额外芯片。
2. 驱动可靠，工况适配：无电解电容驱动的转速精度、带载能力与传统电解电容方案一致，确保不同工况下的稳定性。
3. 先进算法，省却 PFC：特有输入电压跟随算法，支持动态负载调整，可直接降低电流谐波，省去额外 PFC 电路。
4. 高性价比，压缩成本：薄膜电容替代电解电容后，系统成本降低15%~20% ，体积缩小30% ，同时延长产品使用寿命。
5. 高驱动功率， 电子元器件采购网 满足需求：仅需 4μF 薄膜电容，即可实现 400W 逆变功率，适配冰箱压缩机功率需求。

三、关键器件：APM32F035 与 GHD1620T，筑牢性能基础

1. APM32F035 电机控制专用 MCU

• 内核与算力：基于 Cortex-M0+，内置 M0CP 协处理器，减轻 CPU 负荷，为无感 FOC 控制算法提供支持；
• 外设优势：1MHz 采样率高速 ADC，支持分段采样，可分开电压与电流采样时序；
• 控制精度：TIM1 支持 4 组互补 PWM 输出，内置死区功能，可与 ADC 联动，适配电机控制高精度需求；
• 运放性能：集成 4 个通用运算放大器，支持外接电阻调增益或选内部预设档位，摆率 10V/μs、增益带宽积 10MHz，动态响应优异。

2. GHD1620T 电机专用栅极驱动器

• 电压与兼容：600V 双 N 沟道单相驱动，支持 10V~20V 宽范围电压，兼容 3.3V/5V 逻辑输入，悬浮偏移电压 + 600V，适配直流无刷 / 有刷电机；
• 保护全面：内置 500ns 死区时间，支持欠压、过温保护及直通防止功能，保护功率器件稳定运行；
• 驱动便利：内部集成自举二极管，为高侧电路提供足够电压驱动开关；
• 智能控制：内置温度传感器输出，可实现温度补偿与自适应控制，优化电机控制能效。

四、极海生态支持：全栈布局，助力快速落地

面向电机控制市场，极海拥有 **“MCU+Driver+IPM” 全栈产品矩阵 **，自研多种核心电机控制算法，搭建完善的通用开发平台。从应用层、中间层、器件层到硬件层，再结合资深电机团队支持，提供全链路生态服务，助力客户提升电机运行效能、快速落地方案。

亿配芯城（ICgoodFind）视角

极海无电解电容变频控制方案精准解决冰箱压缩机 “降本、延寿、简化架构” 核心需求。亿配芯城已同步对接该方案核心器件资源，可为客户提供现货供应与技术选型支持，助力快速落地高性价比智能冰箱变频控制方案。
